电机热保护器的工作原理
2021年08月13日 |

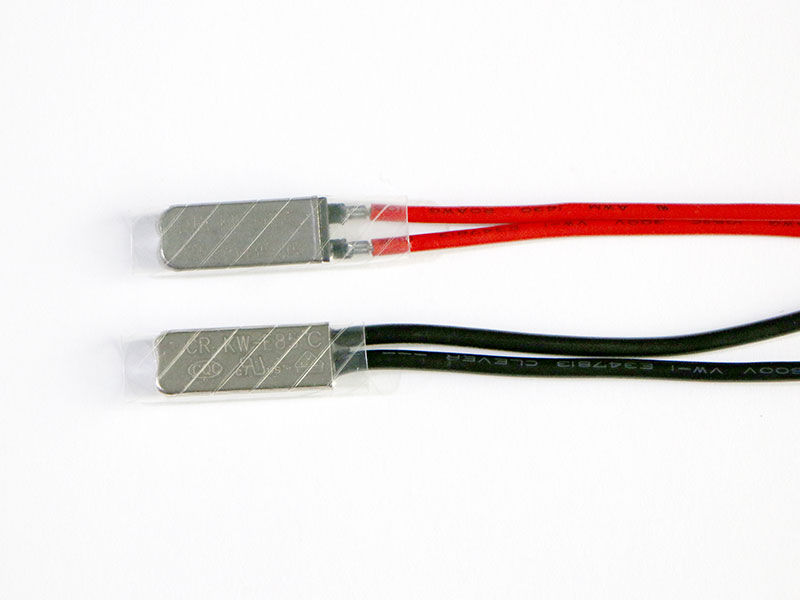

阅读次数：571电机热保护器的控制保护电子元件,其工作原理是利用电流的热效应促进作用机理,以便交流接触器线圈的控制电路失去动力和破碎,以切断电路的串联在主电路电源。主要用于电机的过载保护。有些热继电器还具有断相保护和电流不平衡保护的功能。主要用于电机过载保护，有的电机热保护器还具有断相保护、电流不平衡保护功能。有两个热元件，它们是电机热保护器的主要部分。它们由双金属片和绕在双金属片上的电阻丝组成。双金属板是由两片膨胀系数不同的金属板焊接而成。正常运行时，三组电阻线直接串联在电机负载的三相电路上。常闭触点连接到电机控制电路的接触器线圈分支。
当电机线圈绕组过电流引起的过载,一段时间后,加热元件产生的热量足以使双金属片弯曲,绝缘板,推动他们正确的距离,引导和促进温度补偿器和杠杆,将动态和静态接触接触,使电机电源交流接触器在一个电路中释放，三相市电被移除，它可以保护电机不因过载电流产生的高温而烧坏。切断电源后，电机热保护器开始冷却，经过一段时间后双金属片恢复到初始状态并恢复原状，因此触点在弹簧的作用下自动复位。此电机热保护器也可手动复位。此时,只要删除螺丝到一定位置,以便联系超过一定角度的旋转,在这种情况下,即使双金属板冷却,不能自动复位,接触和手动强制必须采用,也就是说,按下复位按钮将接触。这是必要的，以防止电机再次启动，如果故障不排除。
电动机热保护器的合理选择和正确使用直接影响到电气设备的安全运行，因此在安装过程中应着重注意以下问题
(1)安装电机热保护器接线时，应清除接触表面的污垢，避免电路阻塞或接触电阻过大影响电机热保护器的工作特性。
(2)电机热保护器主回路的接线不宜过细，以免接线端子和接线线发热影响电机热保护器的正常工作。
(3)电动机热保护器与其他电器配套安装，应安装在其他电器输出的下方，避免其他电器发热影响其他动作特性。
